Lineer Isı Dedektörleri
Hat tipi ısı dedektörleri, daha agresif ve kritik atmosferik koşullar (örn. Yüksek nem, aşırı sıcaklıklar, dış mekanlar, aşındırıcı gazlar, toz kirliliği vb.) büyük izleme alanları / mesafeleri nedeniyle ısı dedektörleri gerekli olacaktır. Olası konuşlandırma alanları arasında kablo kanalları, otoparklar, otoparklar, soğuk hava depoları, endüstriyel tesis koruması, ör. Konveyör bant sistemlerinde, üretim hatlarında, yükleme rampalarında, rafinerilerde, yakma tesislerinde, testere işlerinde, tarım alanlarında ve daha birçok alanda.
ADW 535 boru tipi ısı dedektörü
Sistem, ayrı ayrı ayarlanabilen diferansiyel ve maksimum sıcaklık değerlendirmesine sahip bir (ADW 535-1) veya iki (ADW 535-2) algılama tüpünün bağlantısı için bir değerlendirme biriminden oluşur. Atmosferik şartlara bağlı olarak algılama tüpleri için farklı malzemeler kullanılır (bakır, paslanmaz çelik veya Teflon). Sistemin çalışma modu, havanın ısıtılmasından ve buna karşılık gelen basınç artışından kaynaklanan pnömatik olarak kapatılmış bir algılama tüpündeki hava hacminin genişlemesine dayanır. Bu basınç sürekli olarak tamamen elektronik bir basınç sensörü tarafından izlenir ve önceden ayarlanmış alarm senaryolarıyla karşılaştıran bir mikroişlemci tarafından değerlendirilir.
EN 54-22 (ısı dedektörü A1I, A2I, BI ... GI) ve UL / FM uyarınca alarm öncesi sinyal, ana alarm ve hata analizi ile ayarlanabilir tepki davranışı
İstenmeyen alarmları önlemek için tepki eşik değerinin (Dinamik Isı İzleme) dinamik izlenmesi
EN 54-22 uyarınca algılama tüpünün hava sızdırmazlığının otomatik testi
Ağ veya PC bağlantısı için Ethernet arabirimi
Yangın ve sistemin ince ayarından sonra kanıt için SD kart üzerinden veri kaydı
Yazılım yoluyla yanıt davranışının hesaplanması
Ayrıntılı analiz ve yerinde bireysel adlandırma için PC bağlantısı için seri arayüz
Çalışma gerilimi: 9 ila 30 VDC
Sakin akım (24 VDC'de): ADW 535-1: 35 mA tip. ADW 535-2: 43 mA tip.
Alarm akımı (24 VDC'de): ADW 535-1: 42 mA tip. ADW 535-2: 57 mA tipi.
İsteğe bağlı modül: maks. 4 adet.
Bağlantı uzunluğu:
Bakır / paslanmaz çelik: algılama borusu başına 10 ila 115 m
Teflon: algılama tüpü başına 10 ila 105 m
İzleme genişliği: maks. 7 metre
Bağlantı terminalleri: 2,5 mm² (takılabilir)
Kablo girişi: M20 ve M25
Kasa koruma sınıfı: IP 65
Ortam sıcaklığı:
Değerlendirme birimi: -30 ° ila + 70 ° C
Algılama tüpü: -40 ° ila + 180 ° C
Kutu malzemesi: ABS karışımı, UL 94-V0
Kasa rengi: gri RAL 7005 / antrasit menekşe RAL 2005
Boyutlar: 212 x 250.5 x 134 mm (YxGxD)
Ağırlık: ADW 535-1: 1,500 g ADW 535-2: 1.970 g
VdS-Onayı: G214076
ADW 535 HDx boru tipi ısı dedektörü
Hat tipi ısı dedektörü, bağımsız olarak ayarlanabilen diferansiyel ve maksimum sıcaklık değerlendirmesine sahip bir (ADW 535-1HDx) veya iki (ADW 535-2HDx) algılama tüpünün bağlanması için bir değerlendirme ünitesinden oluşur. Atmosfer koşullarına bağlı olarak bakır, lekesiz çelik veya PTFE (Teflon) yapılmış algılama tüpleri kullanılır. Sistemin çalışma modu, havanın ısıtılmasından ve buna karşılık gelen basınç artışından kaynaklanan pnömatik olarak kapatılmış bir algılama tüpündeki hava hacminin genişlemesine dayanır. Bu basınç, tamamen elektronik bir basınç sensörü tarafından sürekli olarak izlenir ve önceden ayarlanmış alarm senaryolarıyla karşılaştıran bir mikroişlemci tarafından değerlendirilir. ADW 535HDx, VDE 0165 ve IEC 60079-10'a uygun olarak bölge 2 ve 22 tehlikeli alanlarda kullanım için uygundur.
Çalışma gerilimi: 9 ila 30 VDC
Sakin akım (24 VDC'de): ADW 535-1HDx: 35 mA tip. ADW 535-2HDx: 43 mA tip.
Alarm akımı (24 VDC'de): ADW 535-1HDx: 42 mA tip. ADW 535-2HDx: 57 mA tip.
İsteğe bağlı modül: maks. 4 adet.
Bağlantı uzunluğu:
Bakır / paslanmaz çelik: algılama borusu başına 5 ila 115 m
Teflon: algılama tüpü başına 5 ila 105 m
İzleme genişliği: maks. 7 metre
Bağlantı terminalleri: 2,5 mm² (takılabilir)
Kablo girişi: M20 ve M25
Kasa koruma sınıfı: IP 66
Ortam sıcaklığı:
Değerlendirme birimi: -30 ° ila + 70 ° C (ATEX -20 ° ila + 70 ° C)
Algılama tüpü: -40 ° ila + 180 ° C
Kutu malzemesi: cam elyaf takviyeli, termoset polyes-ter, UL 94-V0
Kasa rengi: grafit siyahı RAL 9011 / platin grisi RAL 7036
Boyutlar: 203 x 260 x 134 mm (YxGxD)
Ağırlık: ADW 535-1HDx: 3.050 g ADW 535-2HDx: 3.420 g
Ateşleme koruma sınıfı: EX II 3G Ex nA nC IIC T4 Gc EX II 3D Ex tc IIIC T135 ° Dc
ATEX- Onay: SEV 15 ATEX 0125
VdS- Onay: G214076
XLM 35 arayüz modülü
Özel dedektörlerin Integral X-LINE'a bağlanması için opsiyonel modül. Özel dedektör verilerinin çalıştırılması, yapılandırılması ve alınması doğrudan yangın alarm kontrol panelinden yapılabilir. Kurulum seti dahil.
Çalışma gerilimi: 5 VDC
Akım alımı: maks. 20 mA
Boyutlar: 58 x 95 x 17 mm (YxGxD)
RIM 36 röle modülü
Beş röleli ADW 535'e entegrasyon için opsiyonel modül (potansiyelsiz değiştirme kontakları). Bu modül, temettü alarmlarının ve röle kontakları aracılığıyla “Fark” ve “Maks” ön sinyallerinin bulunmasını sağlar. Röleler ayrıca “ADW Config.” Konfigürasyon yazılımı ile serbestçe programlanabilir.
Çalışma gerilimi: 5 VDC
Akım alımı: maks. 15 mA
Röle kontak yük kapasitesi: maks. 50 VDC / 1 A / 30 W
Boyutlar: 58 x 97 x 17 mm (YxGxD)
ADW HeatCalc hesaplama yazılımı
ADW boru hattı sisteminin çizilmesi ve planlanması için. Hesaplama yazılımı, daha sonra ADW 535'e programlanan EN 54-22'ye göre çalıştırma için gerekli parametreleri belirtir.
simetrik ve asimetrik sensör tüpü ağlarının hesaplanması
Yapılandırmayı daha hızlı ve daha kolay hale getirir
Genişletilmiş sistem sınırlarına izin verir
Her türlü tüp ve aksesuarı içerir
Gerekli Donanım ve Yazılım:
İşletim sistemi Windows XP, Windows Vista veya Windows 7/8 (32 ve 64 Bit)
Clockspeed min ile CPU. 2 GHz
1 GB MB RAM
200 MB boş sabit disk alanı
Ethernet arayüzü
ADW Config yapılandırma yazılımı
Diferansiyel ve maksimum alarm eşikleri için parametrelerin yanı sıra ilgili stand-ards ve atmosferik koşullara göre gecikme sürelerinin ayarlanması için.
Proje dosyasını cihaza aktarın
Doğrudan cihaz üzerinden kolay devreye alma
Cihaz ayarları ve analiz fonksiyonu
Hat tipi ısı dedektörlerinin ara bağlantılarının görselleştirilmesi
Sensör tüpü alarm eşiklerinin ayarlanması
Ön sinyal atamasının tanımı ve Otomatik Öğrenme kriterleri
Gündüz / gece fonksiyonunun tanımı ve rölelerin tahsisi
Zaman ve bellenim güncellemesini ayarlama / okuma
Gerekli Donanım ve Yazılım:
İşletim sistemi Windows XP, Windows Vista veya Windows 7/8 (32 ve 64 Bit)
Clockspeed min ile CPU. 2 GHz
1 GB RAM
200 MB boş sabit disk alanı
Ethernet arayüzü
d-LIST sensör kablosu SEC 15
Binalardaki potansiyel tehlikeleri izlemek için entegre sıcaklık ölçüm noktalarına sahip hat tipi ısı dedektörü (endüstriyel kullanım için). Sensör kablosu değerlendirme ünitesine doğrudan veya bir bağlantı kablosu ve bağlantı kutusu ile bağlanır ve ısıyla büzüşebilen bir kapakla sonlandırılır. Ölçüm noktalarının sabit adresleri vardır, böylece fiziksel konumları tam olarak belirlenebilir. Tamamen sonlandırılmış alüminyum ekran, elektromanyetik parazitlere karşı kabloyu korur; kablo kılıfı alev geciktirici malzemeden yapılmıştır ve halojensizdir.
Sensörler arasında seçilebilir boşluklar
Kablo demetleri dallar halinde düzenlenebilir
Kolay kablolama ve kurulum
Tamamen çevresel etkilere karşı korumalı
Kire karşı duyarsız
A1 sınıfı dedektör olarak onaylanmıştır
Dış çekirdek halojensiz ve alev geciktiricidir
Ölçüm noktası aralıkları: serbestçe seçilebilir, ancak min. 0,25 m standart aralıklar: 1, 2, 3, 4, 5 m
Ölçüm aralığı: -40 ° ila + 120 ° C
Çözünürlük: 0.1 ° C
Kablo çapı: 15 mm
Min. bükülme yarıçapı: 0,25 m
Kablo uzunluğu: maks. 2 x 250 m
Dış çekirdeğin rengi: gri
Sensör kablosunun ağırlığı: yakl. 0,35 kg / m
Ortam sıcaklığı: -40 ° ila + 85 ° C, kısa süreli + 120 ° C
Kurulum sıcaklığı:> + 10 ° C
VdS-Onayı: G205143
RDU 316 uzak ekran
SCU 800 tipi 31 adede kadar kontrol ve değerlendirme ünitesi için uzaktan net metin görüntüleme. Değerlendirme ünitesi ile birlikte, arıza korumalı koruma ile kronolojik sırada (saat ve tarih) görüntülenen, saklanan ve seçilen mesajlar üretilir. Zil hafızası ve gerçek zamanlı saat, zaman damgasıyla 450 mesaja kadar saklanmasını ve görüntülenmesini sağlar. Alarm cihazlarında bölümler ve ölçüm noktası numaraları görüntülenir. Mesaj türüne bağlı olarak, ekran yerel dilde yeşil, turuncu veya kırmızı renkle vurgulanır. RDU ünitesi, alarmlar, arızalar veya diğer teknik olaylar gibi bağlı tüm cihazlardan gelen tüm mesajları saklar.
Cen-tral sistemine yaklaşık 50 km mesafedeki RS-485 Bus üzerinden bağlantı yapılır. 1.000 metre. Cihazdaki bir USB portu ile bağlı SCU'lardan gelen tüm veriler Liste Terimi 8 programı kullanılarak kolayca seçilebilir.
Çalışma gerilimi: 24 VDC
24 V'de akım alımı: normal: 42 mA alarm: 105 mA
Koruma sınıfı: IP 65
Ortam sıcaklığı: 0 ° ila + 60 ° C
Kutu malzemesi: Termoplastik ASA / PC, halojensiz
Kasa boyutları: 144 x 114 x 60 mm (YxGxD)
SCU 800-03 değerlendirme ünitesi- D-LIST sensör kablosu için
İki d-LIST sensör kablosuna kadar bağlantı için 2 alarm rölesi ve 1 hata rölesi bulunan merkezi kontrol ünitesi. Bağlı sensörler her 10 saniyede bir sorgulanır, böylece tespit edilen sıcaklık değerleri çeşitli kriterlere göre elde edilir ve değerlendirilir. Sıcaklık bir ölçüm noktasında bir eşik değerini aştığında veya zaman içinde önceden tanımlanmış bir sıcaklık artışı (diferansiyel davranış) kaydedildiğinde bir yangın alarmı tetiklenir. Her iki alarm eşiği iki sensör kabini için ayrı ayrı programlanabilir. Sistem çok yüksek bir hassasiyete sahiptir, ancak akıllı değerlendirme algoritmaları sayesinde aldatıcı alarmlardan (örn. Sıcaklıktaki doğal değişimler nedeniyle) kaçınılır.
Çalışma gerilimi: 24 VDC
Güç tüketimi: maks. 2,4 W
Akım alımı: normal: 24 VDC'de 80 mA alarm: 24 VDC'de 100 mA
Anahtarlama gerilimi: maks. 48 VDC / 32 VAC
Anahtarlama akımı: 250 mA maks. (dirençli yük)
Çıkışlar: Alarm A ve Alarm B için 2 röle Grup hatası için 1 röle
Giriş: 5 VDC sinyali için galvanik izolasyonlu 1 reset girişi
Arayüzler: sistemin konfigürasyonu ve sistem verilerinin sorgulanması için seri RS-232 ve RS-485 arayüzleri
Koruma sınıfı: IP 65
Ortam sıcaklığı: -10 ° ila + 60 ° C
Kasa: alüminyum, elektrostatik toz boyalı, gri RAL 7040
Boyutlar: 150 x 260 x 90 mm (YxGxD)
Ağırlık: 1,95 kg
VdS-Onayı: G205143
SCU 800/16 değerlendirme ünitesi- D-LIST sensör kablosu için
Bölüm alarmları için 16 adet potansiyelsiz değiştirme kontağı ile merkezi kontrol ünitesi, iki adede kadar d-LIST sensör kablosunun bağlantısı için uygundur. Bağlı sensörler her 10 saniyede bir sorgulanır, böylece tespit edilen sıcaklık değerleri çeşitli kriterlere göre elde edilir ve değerlendirilir. Sıcaklık bir ölçüm noktasında bir eşik değerini aştığında veya zaman içinde önceden tanımlanmış bir sıcaklık artışı (farklı davranış) kaydedildiğinde bir yangın alarmı tetiklenir. Her iki alarm eşiği iki sensör kablosu için ayrı ayrı programlanabilir. Sistem çok yüksek hassasiyete sahiptir, ancak akıllı değerlendirme algoritmaları sayesinde aldatıcı alarmlardan (örn. Sıcaklıktaki doğal değişimler nedeniyle) kaçınılır.
Çalışma gerilimi: 24 VDC
Güç tüketimi: maks. 5,8 W
Akım alımı: normal: 115 V @ 24 VDC alarmı: 240 mA @ 24 VDC
Anahtarlama gerilimi: maks. 48 VDC / 32 VAC
Anahtarlama akımı: 250 mA maks. (dirençli yük)
Çıkışlar: alarm için 16 röle 1 grup hatası için röle
Giriş: 5 VDC sinyali için galvanik izolasyonlu 1 reset girişi
Arayüzler: sistemin konfigürasyonu ve sistem verilerinin sorgulanması için seri RS-232 ve RS-485 arayüzleri
Koruma sınıfı: IP 65
Ortam sıcaklığı: -10 ° ila + 60 ° C
Kasa: alüminyum, elektrostatik toz boyalı, gri RAL 7040
Boyutlar: 150 x 260 x 90 mm (YxGxD)
Ağırlık: 2,17 kg
LISTcontroller Master
Genişletilmiş d-LIST sistemlerinde merkezi, resmi erişim noktası olarak kullanım için ölçüm fonksiyonu olmayan merkezi değerlendirme ünitesi.
Çalışma gerilimi: 24 VDC
Güç tüketimi: maks. 5 W
Akım alımı: normal: 175 V @ 24 VDC alarmı: 212 mA @ 24 VDC
Anahtarlama gerilimi: maks. 48 VDC / 32 VAC
Anahtarlama akımı: 250 mA maks. (dirençli yük)
Ortam sıcaklığı: -5 ° ila + 70 ° C
Kasa: Alüminyum
Boyutlar: 19 ”takılabilir modül (1HE) 43,6 x 482,6 x 315,5 mm (YxGxD)
Ağırlık: 2,6 kg

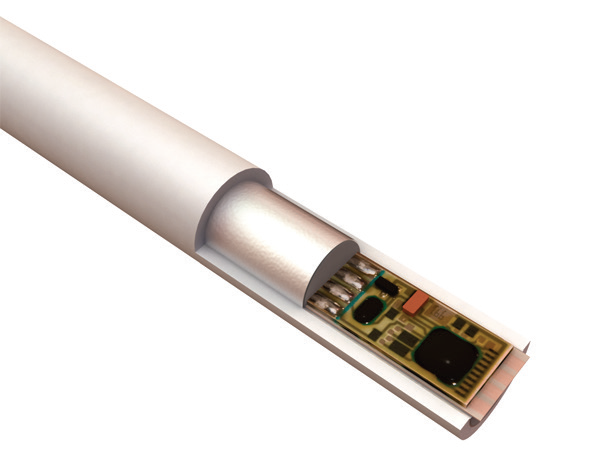

LIST sensör kablosu SEC 20
Tünellerde ve geniş alanlarda potansiyel tehlikeleri izlemek için entegre sıcaklık ölçüm noktalarına sahip hat tipi ısı dedektörü. Uygulamaya bağlı olarak, düz şeritli bir iletken vasıtasıyla elektriksel olarak bağlanan sıcaklık ölçüm noktaları, tamamen kapalı sensör kablosunun içine seçilebilir aralıklarla yerleştirilir. Ölçüm noktalarının sabit adresleri vardır, böylece fiziksel konumları tam olarak belirlenebilir. Tamamen sonlandırılmış alüminyum ekran, elektromanyetik parazitlere karşı kabloyu korur; kablo kılıfı alev geciktirici malzemeden yapılmıştır ve halojensizdir.
Sensörler arasında seçilebilir boşluklar
Kablo demetleri dallar halinde düzenlenebilir
Kolay kablolama ve kurulum
Tamamen çevresel etkilere karşı korumalı
Kire karşı duyarsız
A1 sınıfı dedektör olarak onaylanmıştır
Dış çekirdek halojensiz ve alev geciktiricidir
Ölçüm noktası aralıkları: serbestçe seçilebilir, min. 0.5 m standart aralıklar: 2, 4, 5, 8, 10 m
Ölçüm aralığı: -40 ° ila + 200 ° C
Çözünürlük: 0.1 ° C
Kablo çapı: 18 mm
Min. bükülme yarıçapı: 0.30 m
Kablo uzunluğu: maks. 3.200 m (CC dahil)
Sensör sayısı: maks. 350 (VdS onaylı: 320)
Dış çekirdeğin rengi: gri
Sensör kablosunun ağırlığı: yakl. 0.45 kg / m
Ortam sıcaklığı: -40 ° ila + 85 ° C, kısa süreli + 200 ° C
Kurulum sıcaklığı:> + 10 ° C
VdS-Onayı: G213072
LIST denetleyici SEC
Kabin montajı için 19 ”modül raf tasarımında, alfanu-meric LCD ekran ve kontrol anahtarları, grup arızası / alarmı için bir potansiyelsiz değişim kontağı olan SEC 20 LIST sensör kablosu için kontrol ve değerlendirme üniteleri. Her 10 saniyede 3.200 m sensör ca-ble veya 350 ayrı sensör noktasından veri toplayan ve belirlenen kriterlere göre değerlendiren merkezi değerlendirme ünitesi. Sıcaklık bir ölçüm noktasında bir eşik değerini aştığında veya zaman içinde önceden tanımlanmış bir sıcaklık artışı (diferansiyel davranış) kaydedildiğinde bir yangın alarmı tetiklenir. Her iki alarm eşiği 254'e kadar konfigüre edilebilir yangın bölgesi için serbestçe programlanabilir.
Çalışma gerilimi: 24 VDC
Güç tüketimi: maks. 5 W
Akım alımı: normal: 175 V @ 24 VDC alarmı: 212 mA @ 24 VDC
Röle çıkışları: 1 alarm rölesi, ön alarm, donma alarmı Arızalar için 1 röle (akım olmadan aktif)
Anahtarlama gerilimi: 48 VDC / 32 VAC maks.
Anahtarlama akımı: 250 mA maks. (dirençli yük)
Giriş: 1 x harici sıfırlama (5 V - 36 VDC)
Ortam sıcaklığı: -5 ° ila + 70 ° C
Kutu malzemesi: alüminyum
Boyutlar: 19 ”takılabilir modül (1HE) 43,6 x 482,6 x 315,5 mm (YxGxD)
Ağırlık: 2,6 kg
LIST kontrolör LB
LIST sensör kablosu SEC 20 için kontrol ve değerlendirme üniteleri, geri döngü veya RDT işlemi için ikinci bir sensör kablosu bağlantısı, alfanümerik LCD ekran ve kontrol tuşları, grup arızası / alarm için her bir potansiyel için değişimsiz kontak , kabin montajı için 19 ”modül raf tasarımında. Her 10 saniyede 3.200 m sensör ca-ble veya 350 ayrı sensör noktasından veri toplayan ve belirlenen kriterlere göre değerlendiren merkezi değerlendirme ünitesi. Sıcaklık bir ölçüm noktasında bir eşik değerini aştığında veya zaman içinde önceden tanımlanmış bir sıcaklık artışı (diferansiyel davranış) kaydedildiğinde bir yangın alarmı tetiklenir. Her iki alarm eşiği 254'e kadar konfigüre edilebilir yangın bölgesi için serbestçe programlanabilir.
Çalışma gerilimi: 24 VDC
Güç tüketimi: maks. 5 W
Akım alımı: normal: 175 V @ 24 VDC alarmı: 212 mA @ 24 VDC
Röle çıkışları: 1 alarm rölesi, ön alarm, donma alarmı Arızalar için 1 röle (akım olmadan aktif)
Anahtarlama gerilimi: maks. 48 VDC / 32 VAC
Anahtarlama akımı: maks. 250 mA (dirençli yük)
Giriş: 1 x harici sıfırlama (5 V - 36 VDC)
Ortam sıcaklığı: -5 ° ila + 70 ° C
Kutu malzemesi: alüminyum
Boyutlar: 19 ”takılabilir modül (1HE) 43,6 x 482,6 x 315,5 mm (YxGxD)
Ağırlık: 2,6 kg
